タッチスクリーンは、スマートフォンからタブレット、PC、インタラクティブなデジタルディスプレイ画面まで、最近どこでも使用されています。ほとんどのタッチスクリーンは、酸化インジウムスズ(無機導電性透明材料)の層状薄膜で作られています。

しかし、酸化インジウムスズとこの種の他の無機材料の両方に、スマートフォンやタブレットを落とした場合に、どちらかの読者がおそらくすでに経験しているという欠点があります。この1つの問題の解決策は、同じ電気的または光学的特性を備えた柔軟で長持ちするタッチディスプレイです。そして、韓国の大邱にある慶北大学校の高分子科学者であるソヨンパクとA-Ra Choによって「光学協会(OSA)」誌の最新号の読者に提示されるのはまさにこの解決策です。

2人の科学者は、無機材料と有機材料の両方で構成される一種のいわゆる「ハイブリッド」フィルムを製造するプロセスを開発しました。

それは、2つの有機材料(メチルメタクリレート(MMA)と3-(トリメトキシシリル)プロピルメタクリレート(MSMA)(ポリ(MMA-co-MSMA)、MMA:MSMA=78:22モル比))からなるコポリマーから始まり、他の化学物質トリアルコキシシランと組み合わされました。次に、この共重合体をチタンイソプロポキシドとオルトケイ酸テトラエチルの2つの無機化学物質で合成し、高屈折率(1.82)と低屈折率(1.44)のハイブリッド層を形成します。

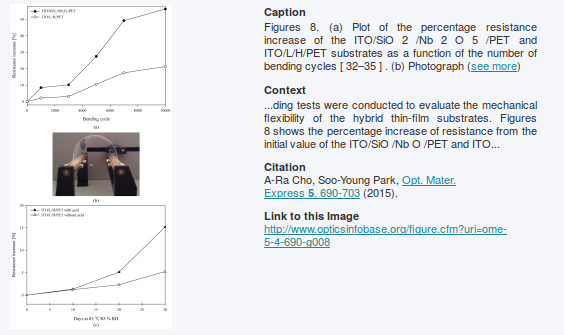

新しいハイブリッドフィルムのテストでは、両方(高屈折率層と低屈折率層の両方)が非常に透明であることが示されました。ガラス基板上のH材料は96%の高い光透過性を示し、ガラス基板上のL材料は~100%の高い光透過性を示し、いずれも550nmの裸ガラスに関連しています。

新しいハイブリッド材料は、高温で高真空を使用せずに製造されているため、製造コストが大幅に削減されます。さらに、新しいプロセスにより、さまざまな業界向けの新しいアプリケーションの可能性がある多層フィルム(反射防止コーティング用のフィルムなど)の作成も可能になります。

調査結果は、ソースに記載されているURLからPDFドキュメントとしてダウンロードできます。
