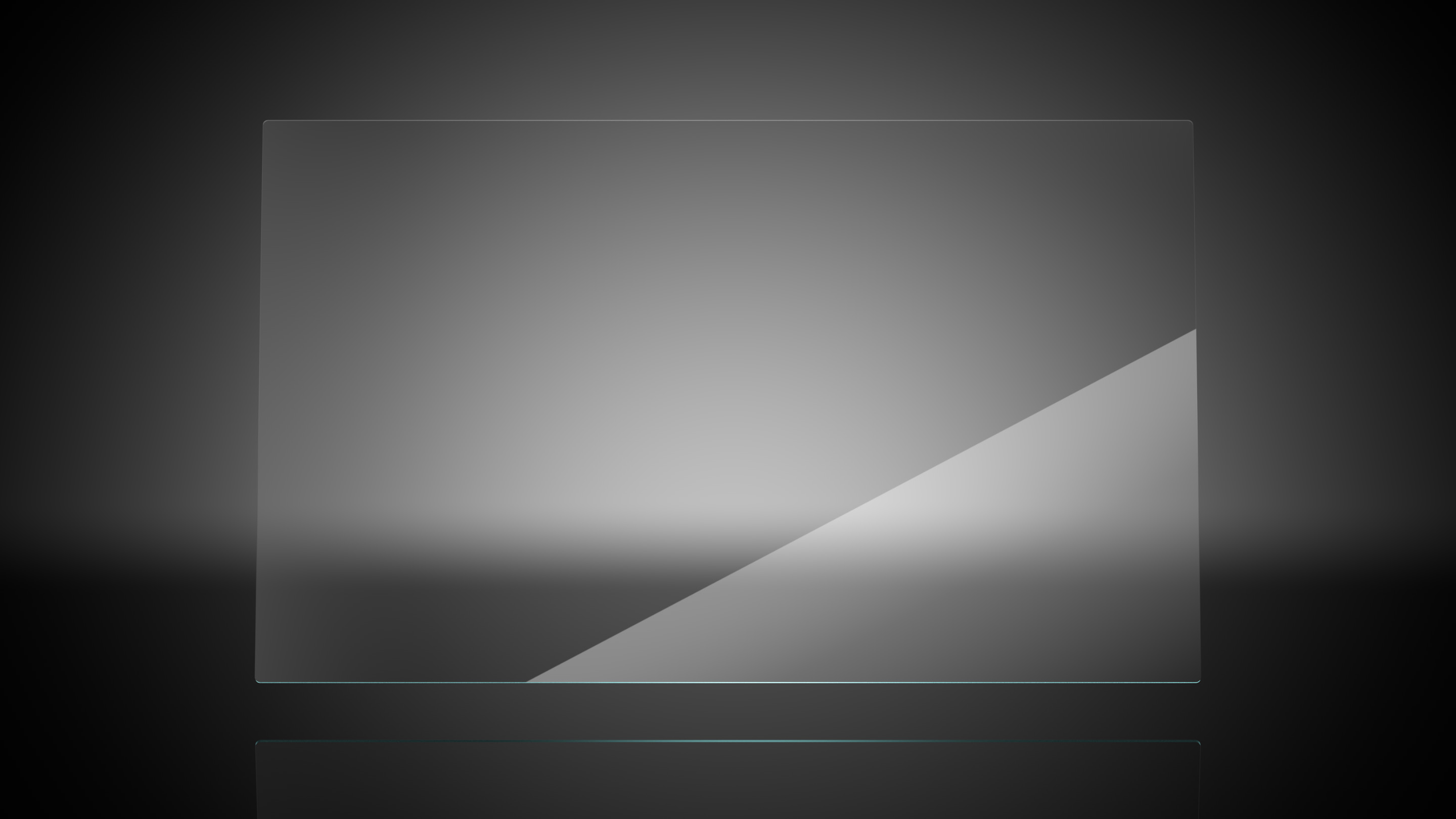

BS EN IEC 62262 - EN 62262 IK odpornost na udarce črno-belo ozadje

DIN EN IEC 62262

IK odpornosti na udarce

KAJ JE IK STANDARD EN / IEC 62262?

Standard IK EN/IEC 62262 opredeljuje odpornost električne opreme na udarce. Meri, kako dobro lahko oprema prenese mehanske udarce zunanjih sil. Ta sistem ocenjevanja pomaga določiti trajnost naprav, ko so izpostavljene določenim stopnjam fizičnega stresa, in zagotavlja, da lahko prenesejo različne pogoje. Ocena IK je ključnega pomena za ocenjevanje žilavosti in zanesljivosti električnih naprav (nekatere reference so industrijski monitorji, polnilniki EV, zunanji monitorji) v različnih okoljih, ki jih ščitijo pred poškodbami, ki jih povzročijo nenamerni udarci.

EN 62262 Tabela kod IK

Koda IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Energija udarca (Joule)	*	0.14	0.20	0.35	0.50	0.70	1.00	2.00	5.00	10.00	20.00	50.00

KAKO IZVESTI IK TEST

IZVEDBA PRESKUSA IK

Za izvedbo preskusa IK se udarni element - običajno nihalo ali prosto padajoči predmet - spusti na material ali površino, ki se preizkuša. Udarni element ima natančno določeno težo in obliko, prilagojeno za simulacijo specifičnih pogojev, s katerimi se material lahko sreča v resničnih situacijah. Višina, s katere se element spusti, je skrbno izbrana za nadzor količine energije, dobavljene ob udarcu. Ta raven energije je ključnega pomena, ker neposredno vpliva na silo, ki deluje na material.

BS EN IEC 60068-2-75 - EN 60068-2-75 Testaufbau Freifallhammer: risba cevi

Masa udarnih elementov M

Akrilna steklena cev

Višina spusta h

Preskusni predmet

Osnovna plošča

Kalkulator udarne sile

Ta pripomoček za vpliv na spletu izračuna zanimive vrednosti, kot so sila udarca, hitrost udarca, pojemek ali G-sila udarnega elementa, padla z določene višine na EUT (oprema v preskusu).

POMEMBNO

Standard EN 62262 določa le raven energije udarca s postopkom in pogoji za preskusne postopke iz standarda EN60068-2-75. Naslednja tabela je NOT v standardu EN 62262, vendar v standardu EN60068-2-75.

EN 60068-2-75 Preglednica dimenzij udarnih elementov

Koda IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Energija udarca (Joule)	*	0.14	0.20	0.35	0.50	0.70	1.00	2.00	5.00	10.00	20.00	50.00
Višina padca (mm)	*	56	80	140	200	280	400	400	300	200	400	500
Masa (kg)	*	0.25	0.25	0.25	0.25	0.25	0.25	0.50	1.70	5.00	5.00	10.00
Material	*	P¹	P¹	P¹	P¹	P¹	P¹	S²	S²	S²	S²	S²
R (mm)	*	10	10	10	10	10	10	25	25	50	50	50
D (mm)	*	18.5	18.5	18.5	18.5	18.5	18.5	35	60	80	100	125
f (mm)	*	6.2	6.2	6.2	6.2	6.2	6.2	7	10	20	20	25
r (mm)	*	-	-	-	-	-	-	-	6	-	10	17
l (mm)	*	Prilagoditi je treba ustrezni masi
Vrtljivo kladivo	*	Da	Da	Da	Da	Da	Da	Da	Da	Da	Da	Da
Vzmetno kladivo	*	Da	Da	Da	Da	Da	Da	Ne	Ne	Ne	Ne	Ne
Kladivo za prosti pad	*	Ne	Ne	Da	Da	Da	Da	Da	Da	Da	Da	Da

Specifikacije iz standarda EN 60068-2-75
* ni zaščiteno v skladu s standardom
1. Poliamid 85 ≤ HRR ≤100 Trdota po Rockwellu v skladu s standardom ISO 2039/2
2. Jeklo Fe 490-2 po ISO 1052, trdota po Rockwellu HRE 80...85 po ISO 6508

Energija udarca

Eksponentno naraščanje

Zahteve za udarno odporna stekla se znatno povečajo od razreda IK IK07, kjer se energijski dobiček na raven poveča za več kot 100%. Ta eksponentna rast odpornosti na udarce zahteva izjemno trpežne materiale in natančne metode integracije. V vrhunskih razredih, kot sta IK10 in IK11, se energija udarca giblje od 20 do 50 joulov, zaradi česar je vsaka podrobnost ključnega pomena za zmogljivost. Zagotavljanje optimalne odpornosti na udarce vključuje skrbno integracijo stekla v strukturo. Naše metode so preizkušene in stroškovno učinkovite, kar zagotavlja maksimalno vzdržljivost, ne da bi pri tem obremenili banko. Ponujamo zanesljive rešitve za izpolnjevanje teh strogih zahtev in zagotavljamo, da lahko vaša očala prenesejo najtežje pogoje.

Povečanje energije udarca Preskus IK

Razvrstitev IK	Energija udarca (J)	Povečanje energije (%)
IK00	0.00
IK01	0.14
IK02	0.20	42.86 %
IK03	0.35	75.00 %
IK04	0.50	42.86 %
IK05	0.70	40.00 %
IK06	1.00	42.86 %
IK07	2.00	100.00 %
IK08	5.00	150.00 %
IK09	10.00	100.00 %
IK10	20.00	100.00 %
IK11	50.00	150.00 %

Which IK Code to Choose

IK07 or IK10 or even IK11?

Selecting the right IK code for your product can feel like a daunting task. At Interelectronix, we understand that your decision isn't just about meeting a standard; it's about achieving broader business goals. Do you want to enhance your product's durability or gain a competitive edge? Or perhaps you're looking to extend product lifespan and improve your brand image? Our extensive experience in the industry positions us to help you navigate these choices, ensuring that you get the most out of your investment. In this blog post, we'll explore the key considerations for choosing between IK07 and IK10 and how each option can align with your specific objectives.

Več informacij

Povečanje energije vpliva IK

Kaj je joule?

Izračun energijskega IK preskusa

Joule je fizična enota energije. V preskusu IK izračunate energijo udarca tako, da višino padca pomnožite s težo udarnega elementa in številko 10.

Energija udarca (W) = višina padca (h) * teža (m) * 10

Primer izračuna:
1,00 m višina pada * 1,00 kg masni udarni element * 10 = 10 joules udarna energija
0,50 m višina pada * 2,00 kg masnega udarnega elementa * 10 = 10 joules udarna energija

Ta izračun ni 100% pravilen, ampak je dober in hiter približevanje.

Impactinator®

Steklo IK10

Višina spusta 200 cm

Teža krogle 2,00 kg

Debelina stekla 2,8 mm

Energija udarca 40 Joule

EN 60068-2-75 višina padca

Energija J	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20	50
Skupna masa kg	0,25	0,25	0,25	0,25	0,25	0,25	0,5	1,7	5	5	10
Višina padca mm ± 1 %	56	80	140	200	280	400	400	300	200	400	500

Razvoj in storitve za posebno steklo

Strokovno in zanesljivo

Smo strokovnjaki za steklene rešitve in vam ponujamo vse pomembne storitve, ki so potrebne za hiter razvojni cikel in zanesljivo proizvodnjo serij. Svetujemo vam zanesljivo, razvijamo dokazane steklene izdelke in izdelujemo prototipe kot tudi obsežno proizvodnjo. Naša paleta storitev vključuje:

Izvajanje kvalificiranih preskusov učinka
Prevzem integracijskega razvoja
Prilepite v svoj kovček
Ustvarjanje analiz stroškov in koristi
Testiranje po vaših specifikacijah
Razvijanje testnih specifikacij
Nasveti o materialih in tehnologiji
Ponujanje kvalificiranih materialov industrijskega razreda
Gradbene prototipe in izdelavo majhnega obsega

Zakaj Interelectronix ?

Interelectronix je specializiran za pomoč podjetjem pri krmarjenju po zapletenosti izbire ustrezne ocene IK. Z našimi bogatimi izkušnjami v panogi razumemo vaše edinstvene izzive in smo dobro opremljeni za zagotavljanje prilagojenih rešitev. Ne glede na to, ali želite povečati vzdržljivost, izboljšati svojo konkurenčno prednost ali predstaviti svoje tehnološke zmogljivosti, vam lahko zagotovimo navodila in podporo, ki jo potrebujete.

Naša ekipa ponuja celovite analize stroškov in koristi, ki vam pomagajo pri sprejemanju premišljenih odločitev. Vzamemo si čas, da razumemo vaše potrebe in cilje ter zagotovimo, da izberete oceno IK, ki je najbolje usklajena z vašimi cilji. Kontaktirajte nas še danes, če želite izvedeti več o tem, kako vam lahko pomagamo doseči vaše cilje in dvigniti vaše podjetje na naslednjo raven.
